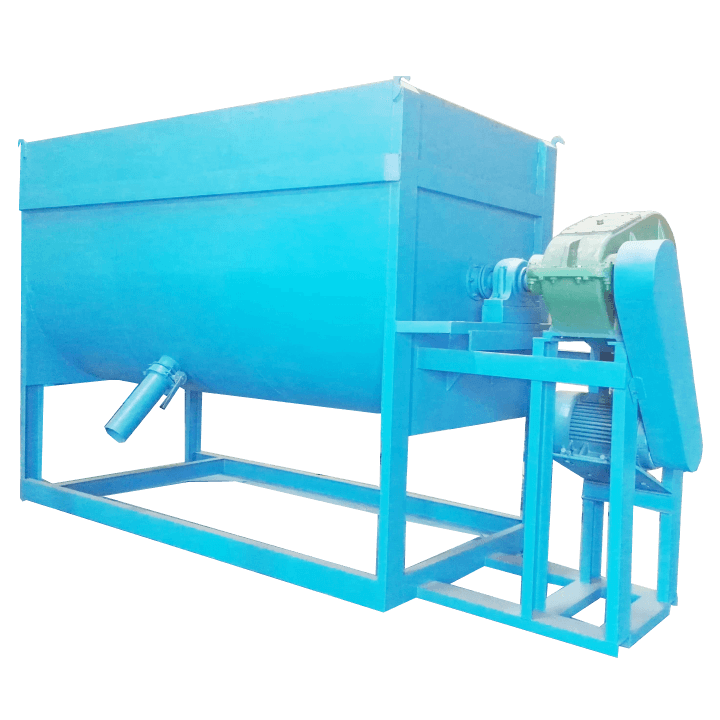

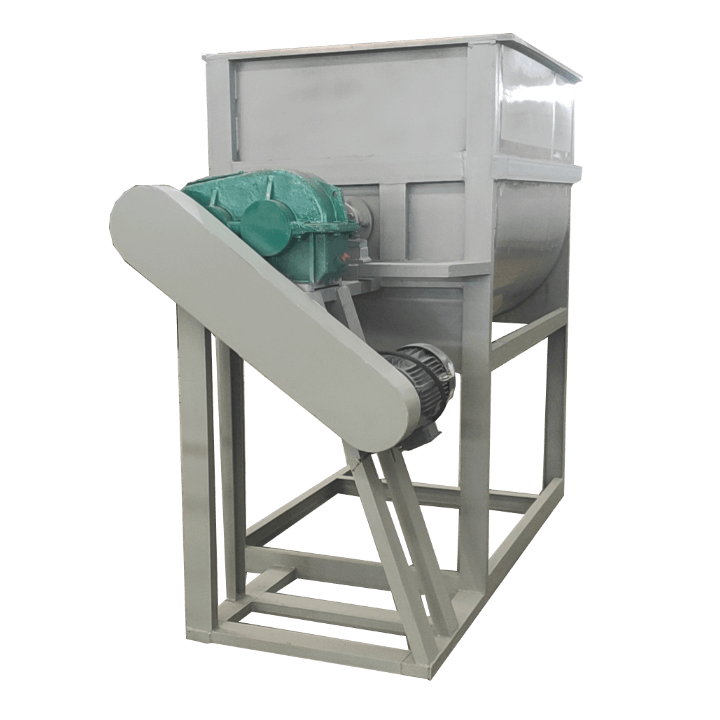

卧式U型螺带混合机

卧式U型螺带混合机工作原理

卧式U型螺带混合机由安装于搅拌轴上的内外径螺旋带动桶体内物料翻动，使搅拌器在桶体内最大范围翻动物料。搅拌器结构上，螺旋设计成内外、左右互为反螺旋，搅拌器工作时内螺旋带动靠近轴心处物料做轴心旋转，轴向由内至两侧推动，外螺旋带动靠近筒壁物料做轴心旋转，轴向由两侧至内推动，于是造成物料在筒体内对流循环、剪切渗混，完成物料在较短时间内快速均匀混合。

卧式U型螺带混合机特点

1. 采用U型桶体结构，运转平稳、搅拌均匀、无死角、卸料干净，应用范围广；
2. 采用内外双层螺带交错往返搅拌，混合速度快，均匀度高；
3. 轴承在搅拌机两端，物料不容易进入，维修率低；
4. 螺旋输送机上料方便，进料口与地面齐平，进料省力方便；
5. 卧式U型螺带混合机在可行性因素下不受颗粒的大小、密度影响；
6. 平稳的混合过程降低了对易碎物料的破坏，加装飞刀结构亦起破碎作用；
7. 内部构造及整体设计用材有碳钢、不锈钢等多种材质选择。

卧式U型螺带混合机功能选型

1. 出料方式：手动、电动、气动；
2. 主轴密封方式：填料密封、填料+气密封、机械密封；
3. 搅拌器形式：双向连续式螺带、单向连续式螺带、双向断开式螺带、单向断开式螺带；
4. 驱动方式：直联式分体式（皮带/链条）；
5. 混合机材质：碳钢、物料接触不锈钢（SS304/SS316）、全部不锈钢（SS304/SS316）、内部涂层；
6. 主轴：单段式、多段式；
7. 筒体开口：标准法兰口、快开式投料口、除尘器口、人工投料口、侧身清洗门；
8. 出料阀：蝶阀、球阀、梅花阀、翻板阀；
9. 其他：喷液/喷雾、加热/冷却、除尘/真空、临时取样。

卧式U型螺带混合机选型注意

1. 卧式U型螺带混合机对物料接触部分分别采用碳钢或不锈钢制造，以满足不同客户的需求；
2. 卧式U型螺带混合机设计准许满负荷起动（指全容积45%--60%），物料密度或粘度较大时，可选用大一号规格装机功率；
3. 每批混合量（Kg）=全容积（m3）×装载系数（0.45或0.6）×物料表观密度（Kg/m3）；
4. 进、出料口尺寸可根据客户需求定制；
5. 出料阀有手动、气动和电动出料阀三种可选；
6. 为了满足不同客户的需求可定制成混合干燥机和混合冷却机，混合干燥机的热源有电热干燥、油热干燥、蒸气干燥和热水热风干燥等方式可选。
